引领地坪发展方向--树立地坪行业口碑
  • 咨询热线: 400-808-5001
  • 咨询热线: 18913129662

柯维达 应用案例

THE ENGINEERING CASE

裂缝地坪解决方案 基础不平解决方案 耐高温防水方案 混凝土地面防水汽 环氧起泡解决方案
基础不平解决方案

目前很多厂房、地下车库停车场等混凝土基面由于地面使用时间很长,或者是混凝土基面没有处理好出现了一些问题,比如说地面起砂、开裂、灰尘大、凹凸不平有坑洞、空鼓、强度不够、起壳等诸多问题...如果出现起砂起灰现象、水泥地面松散、很难清扫干净的,每清扫一次,都会出现大量的浮尘。这样不仅对环境造成污染,同时在后续施工过程中水泥地面的灰尘颗粒会附着在工作面上,从而使企业形象大打折扣。密封固化剂地坪起砂起灰处理剂的出现可避免以上的问题,密封固化剂地坪起砂起灰处理剂采用进口高分子纳米材料经过多道工序复合而成,高分子纳米材料能深入渗透至水泥地面内部,牢牢封锁水泥地面的松散颗粒,使地面形成紧密一体,便于地坪装饰材料与地面的密切结合,有效防止水泥地面的空鼓现象。地坪起砂起灰处理剂耐水防潮,可以避免水泥地受潮气侵蚀而产生的变形,同时避免日后从地板缝隙中“扑灰”。

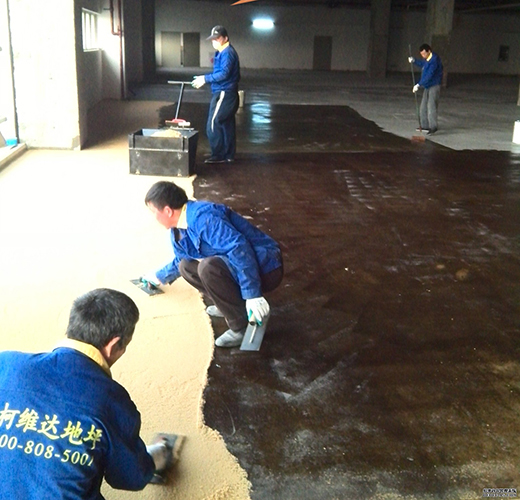

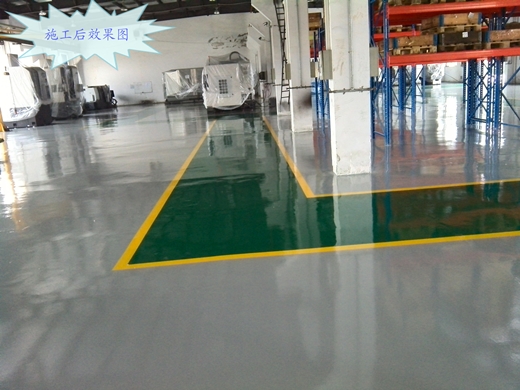

产生地面起砂的主要原因有以下几种

(1)原材料达不到要求。所用水泥标号低或存放日期过久,影响地面的强度和耐磨性;水泥品种选用不当。(应选用硅酸盐 水泥或普通硅酸盐水泥为宜),所用砂子的粒度过细,孔隙率大,拌和时需水量大,水灰比加大,增加了拌合物的泌水性;砂子含泥量大,会影响水泥与砂的粘结 力;骨料的级配不当,即细砂含量较高,造成强度较低,也能引起地面起砂。
(2)水泥砂浆的水灰比过大,造成了粗骨料沉淀和砂浆析水。水泥砂浆在硬化过程中由于水化反应产生大量的水分要蒸发,形成较多的毛隙孔,降低了砂浆的强度。水灰比过大,延迟了地面的压光时间,造成砂浆泌水,进一步降低地面的表 面强度。实验证明,这也是引起地面起砂的潜在因素。
(3)面层处理不当。当出现砂浆较稀,流动性过大时,在修补面层时干水泥面撒的过早,这样会加大水泥的用量;撒的过迟,砂浆已成塑性状;致使面层在抹压时提不出水泥浆。水泥面撒的不均或过厚,都会产生起砂现象。
(4) 表层收面过早或过迟。水泥砂浆地面收面的目的是使地面密实,表面光滑。收面时间过早,会使砂浆表面泛出一层水,致使水泥砂浆大面积脱皮,砂粒外露,从而降 低了砂浆表面的强度。收面过迟,水泥砂浆已经硬化,不但操作困难,也很难消除面层的毛细孔,而且会破坏已经硬化的表面砂浆结构。
(5)养护时间和 方法不当,是指地面压光后没有适时进行浇水养护。或养护时间少于7天。另外浇水过早会冲淡水泥的胶质,破坏胶结的能力;过迟或不浇水,地面表面层水分蒸发 过快,水泥的水化作用就会受到影响,严重时甚至停止硬化,会使水泥早期脱水粉化,破坏水泥砂浆的强度和抗磨能力。
(6)施工操作不当的影响。在地面还未达到足够强度时,就开始下一道工序的施工,在地面上拖拉重物,人在上面走动,这都会使耐磨强度还不高的表面遭到破坏。
(7) 管理方面原因。个别企业缺乏施工技术标准和施工工艺操作规程。施工人员素质参差不齐,缺乏基本伦理知识和实践经验。质量控制关键岗位人员缺位。对施工过程 控制不到位,未做到施工按工艺、操作按规程、检查按规范标准;对分项工程施工质量检验批的检查评定流于形式,缺乏实测实量。违背客观规律,盲目缩短工期和 抢工期,盲目降低成本等。思想上不重视,对施工验收规范、设计要求理解不透,或者不知道。对新材料、新工艺、新技术的了解太少,太浅。个别施工人员知识面 狭窄,不全面。工人技术素质不高。存在偷工减料。这些小问题往往容易疏忽,而且把关者不严格,施工管理人员检查时马马虎虎让其通过,留下较大的隐患。
(8)早期受冻。由于地面的表面积大,面层较薄,热量散发快。如果冬期施工养护不当,地面受冻后,就会降低表层砂浆的抗压强度,使结构遭到破坏,产生松散的颗粒。

Copyright © 2022 柯维达 苏ICP备15057143号-1 技术支持:苏州网页设计 压铸脱模剂 实验室装修 抗震支架 网球场施工 苏州冷库 除尘风机 南京断桥铝门窗 不锈钢焊接风管 苏州木箱 仿古门窗 苏州切削液 铝蜂窝芯 特氟龙胶带 苏州大金空调
Top
在线客服

微信二维码
